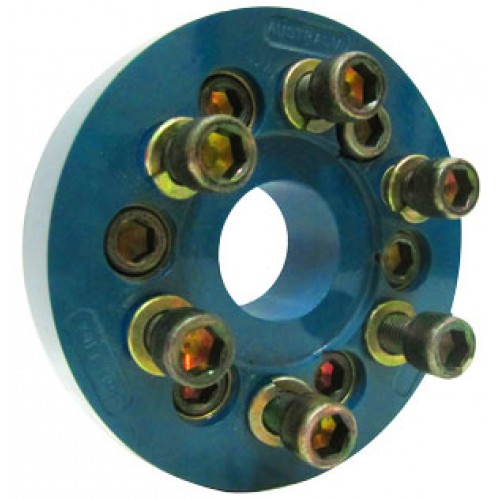

436 Flexible Disc Coupling

Flange Bolt Circle Diameter PCD (F)3 1/4" (82.55mm)
Flange Bolt Size7/16" UNF
Flange Index Ring Spigot (E)2 1/2" (63.50mm)
Flange Index Ring TypeA
Poly Flex Coupling OD (G)5" (127mm)
Poly Flex Coupling ID1 1/2" (38.10mm)
Poly Flex Coupling Thickness (A)1" (25.40mm)
Flange OD (C)4" (101.60mm)
Light Duty Rating (Nm)325
Medium Duty Rating (Nm)618
Heavy Duty Rating (Nm)703
Super Heavy Duty Rating (Nm)N/A
Weight (kg)
Data Sheet
